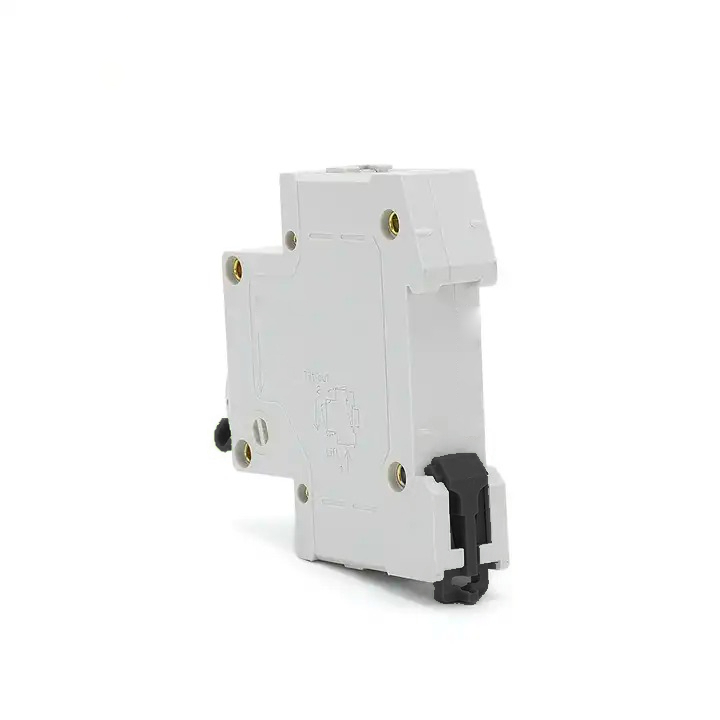

Aptomat MCB 1 Pha

Aptomat MCB là thiết bị hết sức quen thuộc trong đời sống, thường được sử dụng trong các công trình điện, thay cho các loại cầu chì cũ. Chúng được sử dụng để điều khiển và bảo vệ bảng điện và các thiết bị khác không bị quá tải.

  • Tiêu chuẩn: IEC60898-1
  • Điện áp định mức: 1~63A
  • Dòng điện định mức: 230/400V~240/415V
  • Số cực: 1P, 2P, 3P
  • Định mức ngắn mạch: 10kA
  • Nhiệt độ không khí xung quanh: -25…+40 ºC
  • Kết nối: Từ trên và dưới
  • Chứng chỉ: CE, CB
Danh mục: Thẻ: ,

Chính sách sản phẩm ELEO:

  • Thanh toán

    Thanh toán chuyển khoản hoặc tiền mặt, Có hỗ trợ CÔNG NỢ
  • Vận chuyển

    Có hỗ trợ vận chuyển phù hợp với yêu cầu khách hàng.
  • Thanh toán

    Chúng tôi hỗ trợ đổi trả sản phẩm còn nguyên bao bì đóng gói.

Mô tả

Mô tả sản phẩm MCB ELEO

Aptomat MCB ELEO là sản phẩm cầu dao thu nhỏ 10kA dòng mới nhất của chúng tôi. Nó chủ yếu được sử dụng cho AC 50Hz hoặc 60Hz, điện áp định mức 400V trở xuống và dòng điện làm việc định mức 63A trở xuống. Nó được sử dụng để bảo vệ quá tải và ngắn mạch cho hệ thống chiếu sáng, đường dây phân phối, thiết bị trong các tòa nhà văn phòng, khu dân cư, v.v.

Thông số kỹ thuật MCB ELEO

Standard IEC/EN60898-1
Protection Overcurrent and short circuit
Type of trip Thermo-magnetic
Poles 1P, 1P+N, 2P, 3P, 3P+N,4P
Rated Current In 1,2,3,4,5,6,10,16,20,25,32,40,50,63A
Rated voltage Ue 240/415V
Rated frequency 50/60Hz
Rated breaking capacity 10,000A
Energy limiting class 3
Rated impulse withstand voltage (1.2/50) Uimp 4,000V
Dielectric test voltage at ind. Freq. for 1 min 2kV
Thermal release characteristic (1.13-1.45) x In
Magnetic release characteristic B:(3-5) x In, C:(5-10) x In, D:(10-20) x In
Electrical life 4,000 Cycles
Mechanical life 10,000 Cycles
Contact position indicator Yes
Protection degree IP20
Ambient temperature (with daily average≤35℃) -5℃~+40℃, Max.95%humidity
Terminal connection type Cable/Pin-type busbar
Max. terminal size for cable 25mm2
Max. Tightening torque 2.5Nm
Mounting Mounting on 35mm DIN rail
Connection From top and bottom

Kích thước

Sơ đồ mạch

Kích thước lắp đặt

Cấu tạo Aptomat MCB bên trong
