Miniature Circuit Breaker

Aptomat MCB là thiết bị hết sức quen thuộc trong đời sống, thường được sử dụng trong các công trình điện, thay cho các loại cầu chì cũ. Chúng được sử dụng để điều khiển và bảo vệ bảng điện và các thiết bị khác không bị quá tải.

  • Standard: IEC60898-1
  • Rated current: 1~63A
  • Rated voltage: 230/400V~240/415V
  • Number of poles: 1P, 2P, 3P
  • Rated short-circuit breaking capacity: 10kA
  • Ambient air temperature: -25…+40 ºC
  • Connection: Từ trên và dưới
  • Certificates: CE, CB
Danh mục:

Chính sách sản phẩm ELEO:

  • Thanh toán

    Thanh toán chuyển khoản hoặc tiền mặt, Có hỗ trợ CÔNG NỢ
  • Vận chuyển

    Có hỗ trợ vận chuyển phù hợp với yêu cầu khách hàng.
  • Thanh toán

    Chúng tôi hỗ trợ đổi trả sản phẩm còn nguyên bao bì đóng gói.

Mô tả

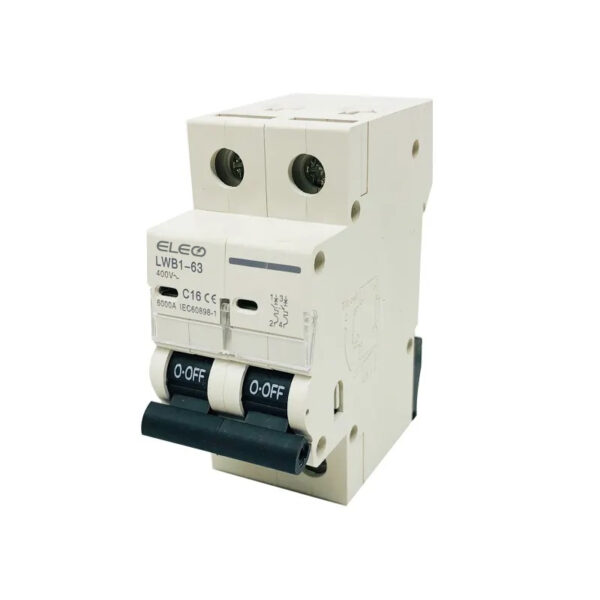

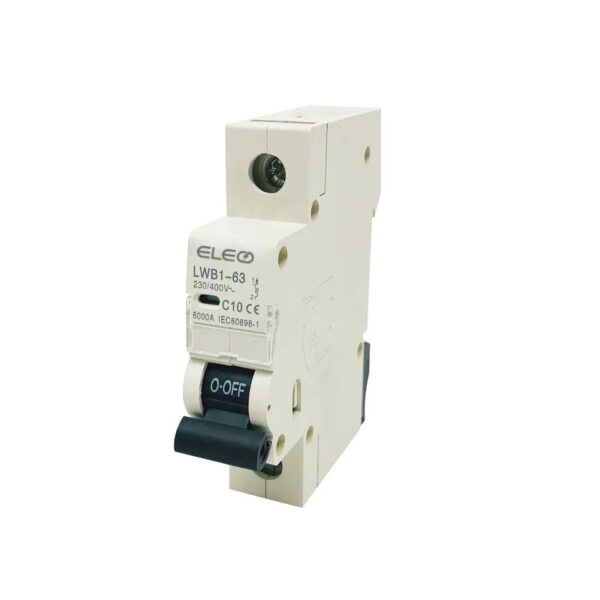

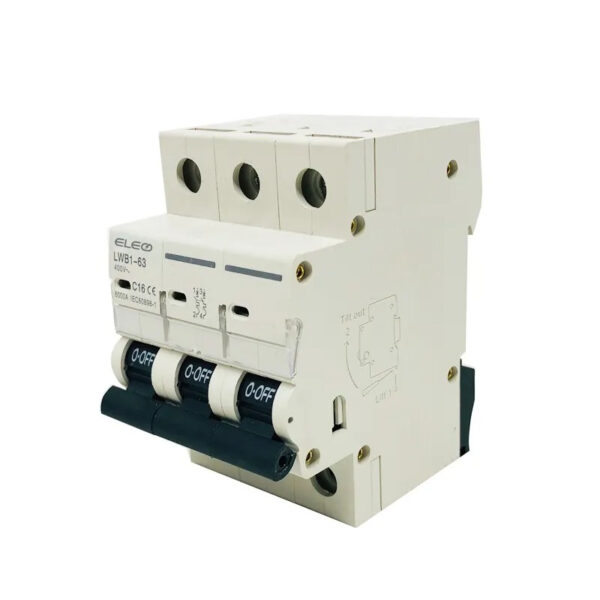

Product Profile MCB ELEO

MCB ELEO is our latest series 10kA miniature circuit breaker product. It is mainly used for AC 50Hz or 60Hz, rated voltage 400V or below and rated working current 63A or below. It is used for overload and short-circuit protection of lighting, distribution lines, equipment in office buildings, residential buildings and etc.

Technical Data MCB ELEO

Standard IEC/EN60898-1
Protection Overcurrent and short circuit
Type of trip Thermo-magnetic
Poles 1P, 1P+N, 2P, 3P, 3P+N,4P
Rated Current In 1,2,3,4,5,6,10,16,20,25,32,40,50,63A
Rated voltage Ue 240/415V
Rated frequency 50/60Hz
Rated breaking capacity 10,000A
Energy limiting class 3
Rated impulse withstand voltage (1.2/50) Uimp 4,000V
Dielectric test voltage at ind. Freq. for 1 min 2kV
Thermal release characteristic (1.13-1.45) x In
Magnetic release characteristic B:(3-5) x In, C:(5-10) x In, D:(10-20) x In
Electrical life 4,000 Cycles
Mechanical life 10,000 Cycles
Contact position indicator Yes
Protection degree IP20
Ambient temperature (with daily average≤35℃) -5℃~+40℃, Max.95%humidity
Terminal connection type Cable/Pin-type busbar
Max. terminal size for cable 25mm2
Max. Tightening torque 2.5Nm
Mounting Mounting on 35mm DIN rail
Connection From top and bottom

Dimensions

Circuit Diagram

Installation Size
